Указатель световой ПЛАЙ 1.1 эксплуатация

1. Конструкция указателей обеспечивает возможность их крепления как в горизонтальном, так и в вертикальном положении на монтажную поверхность.
2. Снять упаковочную пленку.
3. Проделать в кабельном вводе отверстие под подводящий кабель.
4. Кабель разделать на длину (30 - 35) мм, зачистить на длину (5 - 7) мм.
5. Продеть разделанный кабель электропитания в отверстие кабельного ввода.
6. Подсоединить кабель к клеммной колодке в соответствии с этикеткой соединений, находящейся возле колодки.
7. Во всех модификациях указателей – клеммник винтовой (провод фиксируется винтом).
8. Максимальное сечение подводимых проводов – 1,5 мм2.
9. Проверить работоспособность указателей путем подачи напряжения питания 12 В (24 В) постоянного тока (в зависимости от модификации оповещателя) в соответствии с обозначениями на плате. Указатель должен выдать световой или световой и звуковой сигналы.
10. После подключения указателя установить кожух на основание и закрепить с помощью крепежа (крепеж прилагается).
11. Установить указатель на монтажной поверхности (шурупы и дюбеля входят в комплект поставки).

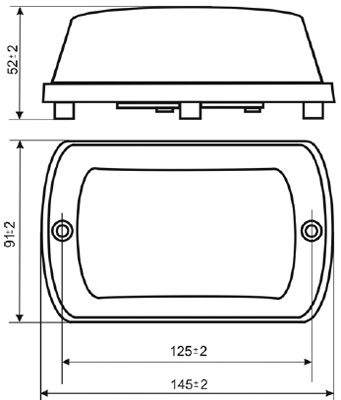

Рис.1. Чертеж указателя светового ПЛАЙ 1.1
