ПМЛ-1631Д контактор

ПМЛ-1631Д контактор в корпусе с кнопками "пуск" и "стоп" и сигнальными лампами - это электромеханическое устройство управления и распределения, осуществляющее пуск, разгон, остановку электродвигателя, и обеспечивающее его беспрерывную работу, защиту электродвигателя и подключенных цепей от перегрузок при напряжении 660 (В) и частоте 50 (Гц).

Работа устройства

Основной особенностью реверсивного пускателя, является возможность запуска обратного хода двигателя, который достигается за счет изменения порядка чередования фаз обмоток статора. Реверсивная сборка представляет собой два контактора (КМ1 и КМ2) объединенные в один.

Блокировка, которая встроенная в схему не позволяет обеим пускателям включиться одновременно и создать КЗ. После запуска вперед включается первый контактор, в случае запуска в обратном направлении «НЗ» контакт отключит катушку первого контактора, а «НО» контакт подаст питание на катушку второго контактора. Начнется реверсирование двигателя.

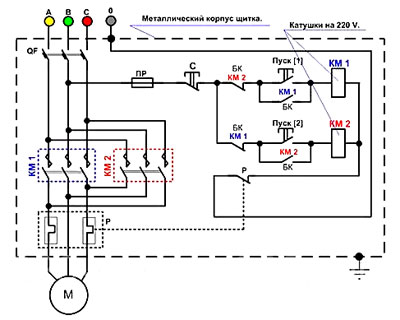

Рис.1. Схема электрическая контактора ПМЛ-1631Д
