ПМЛ-1611Д контактор

ПМЛ-1611Д контактор - это электромеханическое устройство управления и распределения, осуществляющее пуск, разгон, остановку электродвигателя, и обеспечивающее его беспрерывную работу, защиту электродвигателя и подключенных цепей от перегрузок при напряжении 660 (В) и частоте 50 (Гц).

Структура условного обозначения

Контактор обознается так ПМЛ-1611Д, где:

• 1 – первый габарит пускателя;
• 6 – пускатель реверсивный, с мех. и электрической блокировками, с встроенным тепловым реле;
• 1 – с кнопками, IP54 - обеспечивает полную защиту от контакта с внешней средой, а также от внутренних повреждений вызванных пылевым засорение, а также защита от брызг воды со всех сторон;
• 1 – число и вид контактов вспомогательной цепи (1НЗ);
• Д – номинальный ток 16 (А).

Устройство и работа

Пускатель ПМЛ-1611Д состоит из двух контакторов с тремя полюсами, состоящих из сердечника и якоря, закрепленных на общей платформе, оборудованных механической блокировкой, которая предотвращает возможность одновременного включения обеих контакторов, что может привести к КЗ.

Основной особенностью реверсивного пускателя, является возможность запуска обратного хода двигателя, который достигается за счет изменения порядка чередования фаз обмоток статора. Реверсивная сборка представляет собой два контактора (КМ1 и КМ2) объединенные в один.

Блокировка, которая встроенная в схему не позволяет обеим пускателям включиться одновременно и создать КЗ. После запуска вперед включается первый контактор, в случае запуска в обратном направлении «НЗ» контакт отключит катушку первого контактора, а «НО» контакт подаст питание на катушку второго контактора. Начнется реверсирование двигателя.

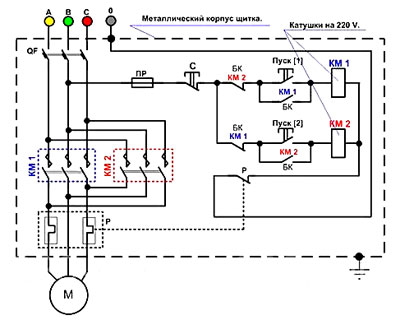

Рис.1. Электрическая схема ПМЛ-1611Д контактора
