ПМЛ-1511 контактор

ПМЛ-1511 контактор осуществляет пуск, разгон, остановку электродвигателя, и обеспечивает его беспрерывную работу, защиту электродвигателя и подключенных цепей от перегрузок при напряжении 660 (В) и частоте 50 (Гц).

Конструкция

Контактор состоит из двух контакторов с тремя полюсами, состоящих из сердечника и якоря, закрепленных на общей платформе, оборудованных механической блокировкой, которая предотвращает возможность одновременного включения обеих контакторов, что может привести к КЗ.

Основной особенностью пускателя, является возможность запуска обратного хода двигателя, который достигается за счет изменения порядка чередования фаз обмоток статора. Реверсивная сборка представляет собой два контактора (КМ1 и КМ2) объединенные в один. Блокировка, которая встроенная в схему не позволяет обеим пускателям включиться одновременно и создать КЗ. После запуска вперед включается первый контактор, в случае запуска в обратном направлении «НЗ» контакт отключит катушку первого контактора, а «НО» контакт подаст питание на катушку второго контактора. Начнется реверсирование двигателя.

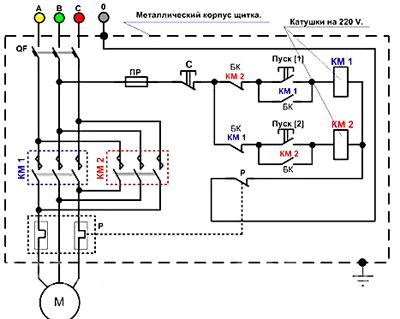

Рис.1. Электрическая схема ПМЛ-1511 контактора
